易付乐云支付器接线方法

产品经理：向东辉    TEL：18973197357

概述：

易付乐云支付器适用于所有带有硬币投币器的自助服务设备。将云支付器串联于硬币投币器和设备主板的连接线上，保留原投币支付功能的同时，为设备增加手机扫码支付功能。

接线步骤：

1.打开自助服务设备，找到硬币投币器，拔下上面的4p连接线接头。（一定拔下投币器上的接头，拔下主板上的接头可能会因线路顺序造成云支付器无法正常使用。）

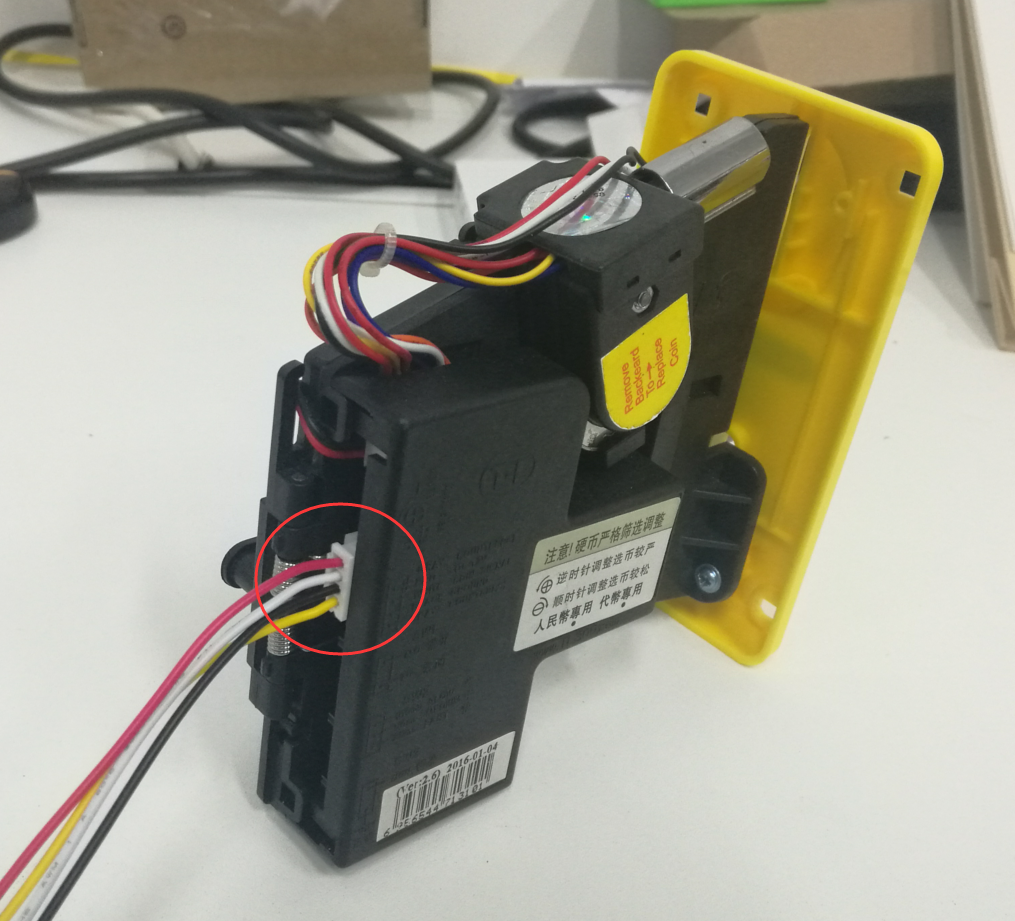

硬币投币器上的4p连接线接头

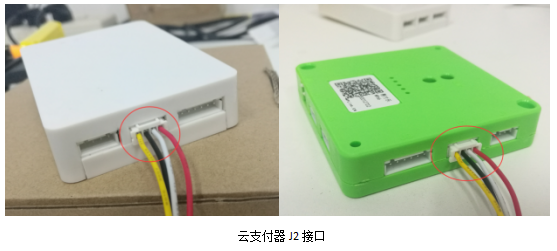

2.将从硬币投币器上拔下的4p连接线接头插入云支付器J2接口。

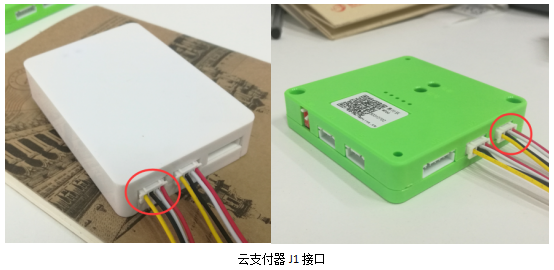

3.用配线连接硬币投币器和云支付器J1接口。

4.接天线（GPRS版云支付器将天线置于机器设备外面有利于更好的接收信号）

注意：云支付器上的拨位开关为1上2下。

云支付器淘宝店铺地址：mplink.taobao.com
