易付乐【MP70】4G移动支付售货机主板 使用说明书

易付乐【MP70】4G移动支付售货机主板 使用说明书

①注册账号  ②设置套餐  ③安装接线  ④设备测试  ⑤运营准备





①注册账号

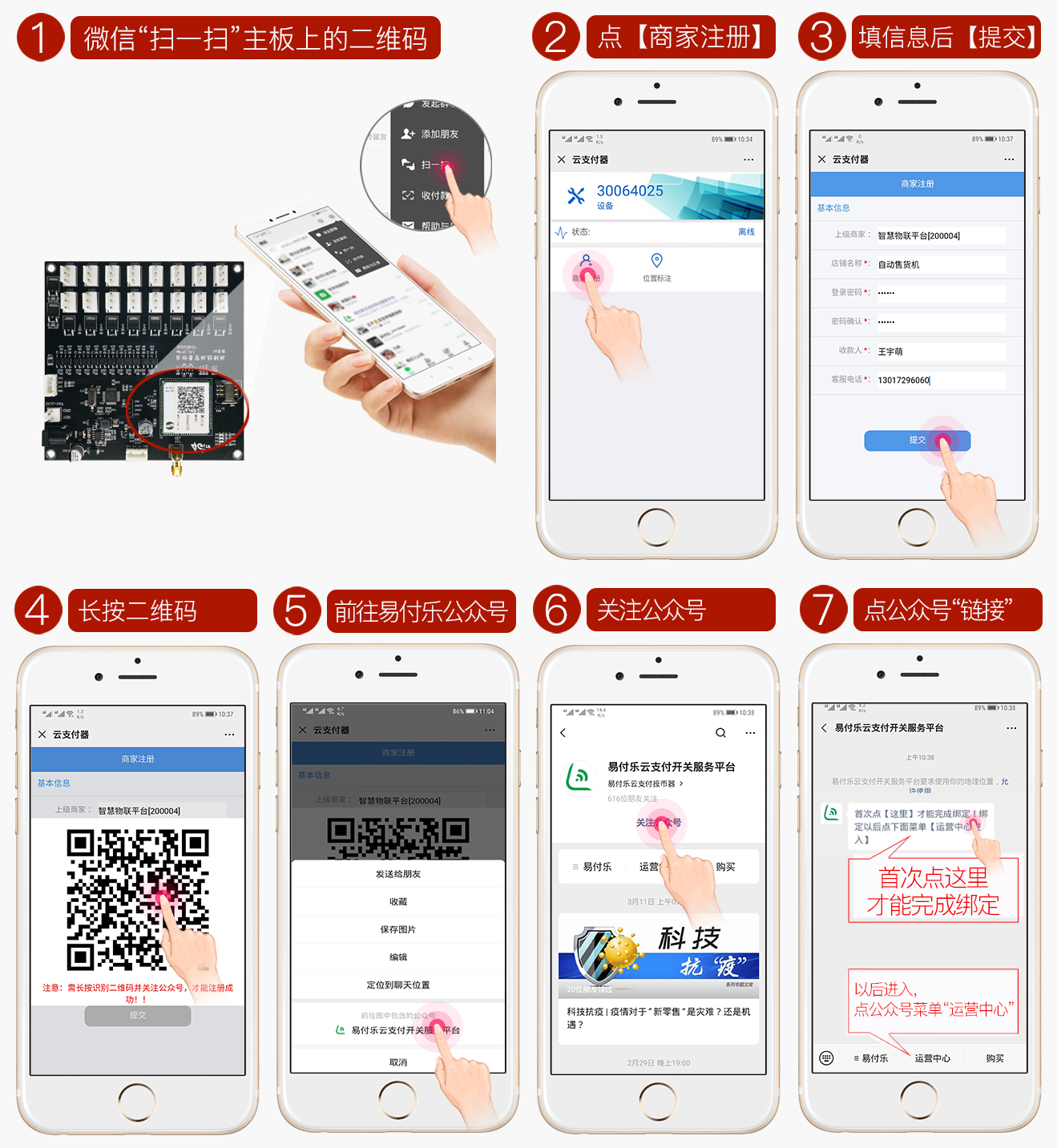

收到设备后，用微信“扫一扫”，扫描设备上的二维码；

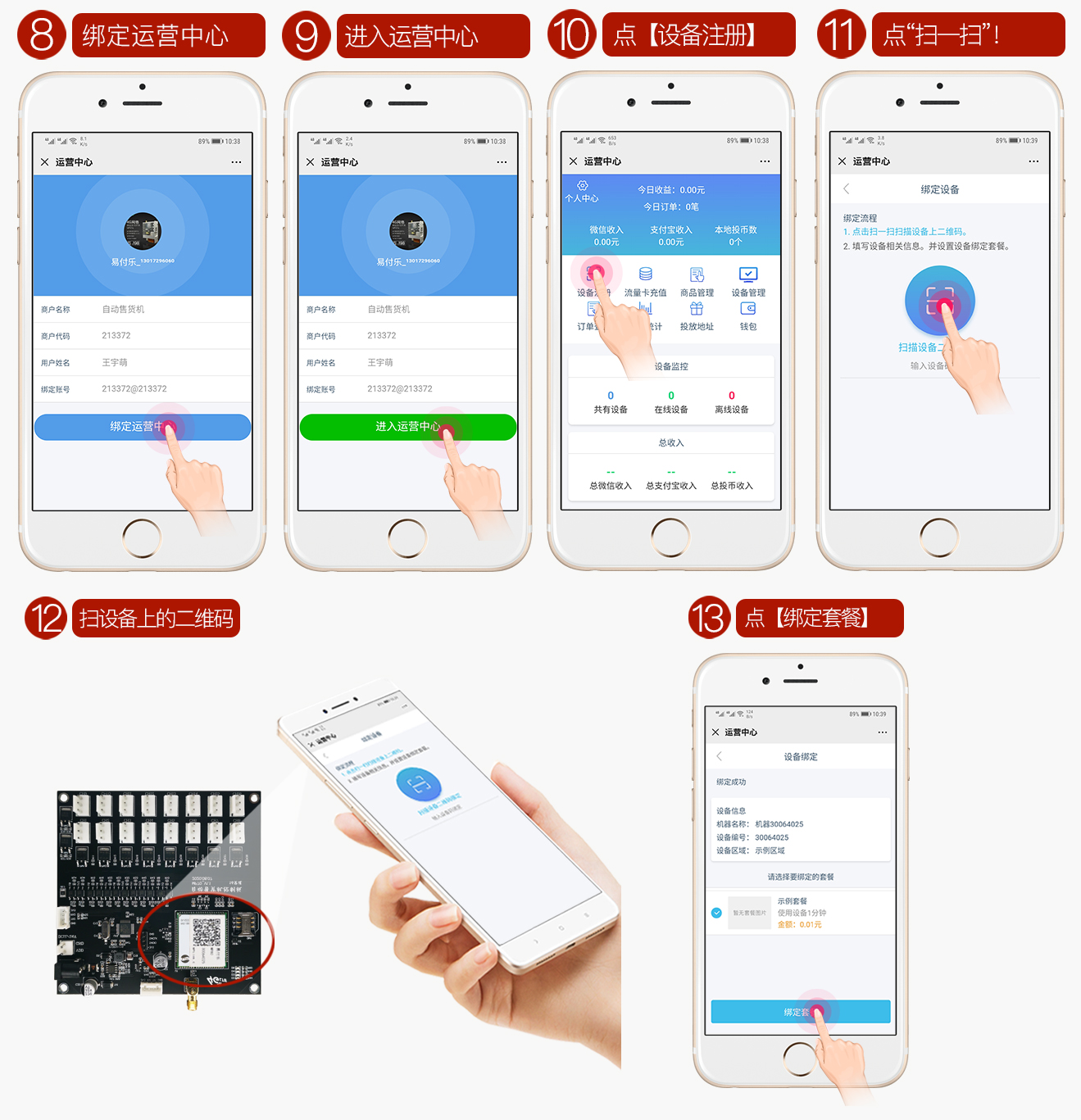

注意：首次绑定需要点公众号连接（上图第⑦步），绑定成功之后可以通过公众号菜单【运营中心】进入后台！

注册账号视频教程：http://www.mplink.cn/news/958.html

②设置套餐

设置套餐分为创建套餐和绑定套餐两步

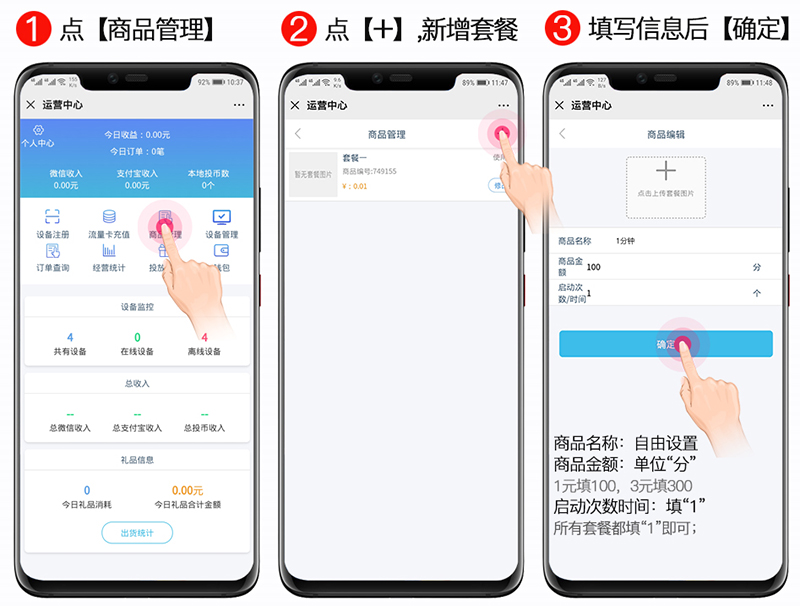

1，创建套餐

商品名称：自由设置；

商品金额：顾客付款金额，单位是“分”，比如：1元填100，3元填300；

启动次数/时间：所有套餐都填“1”；

注意：通过（上图）三步将售卖的商品都添加到系统中。

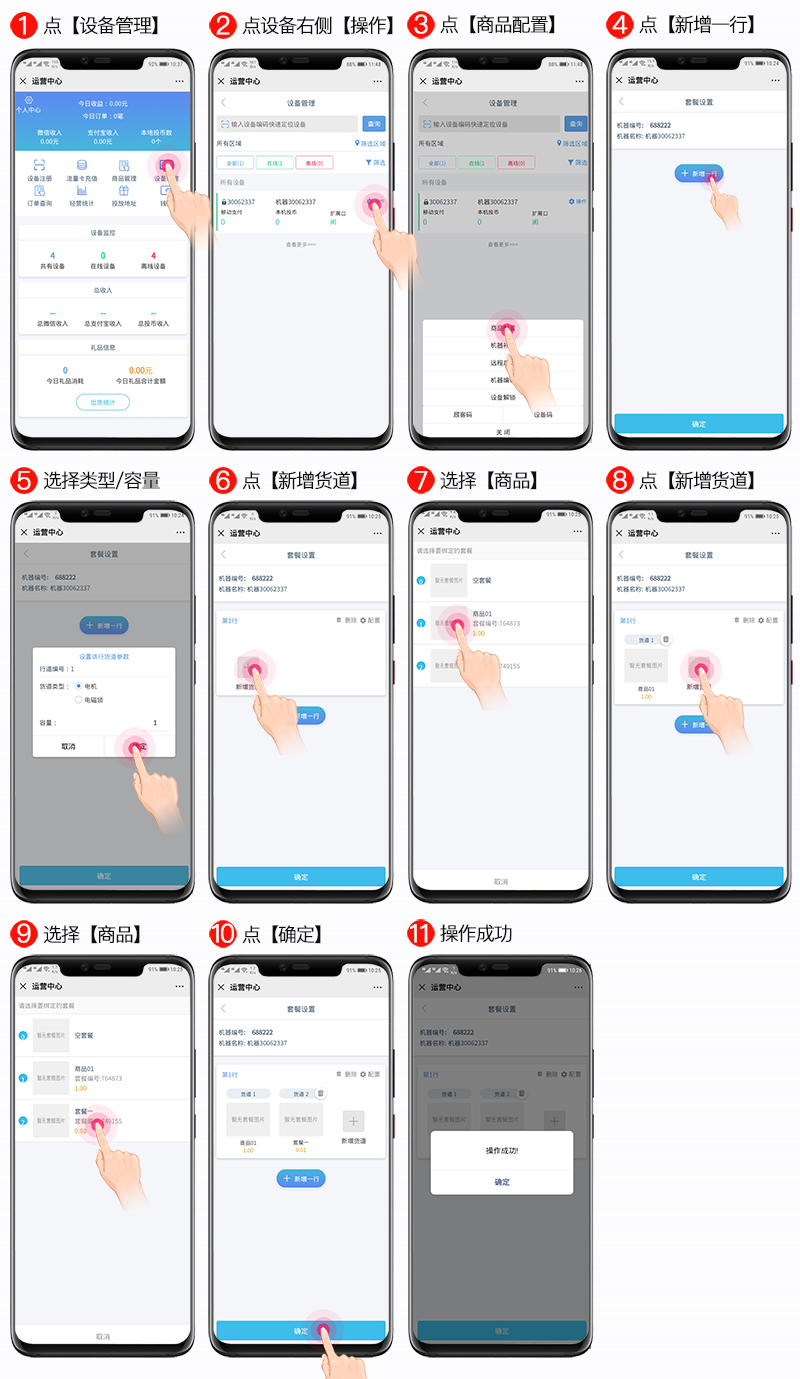

2，绑定套餐

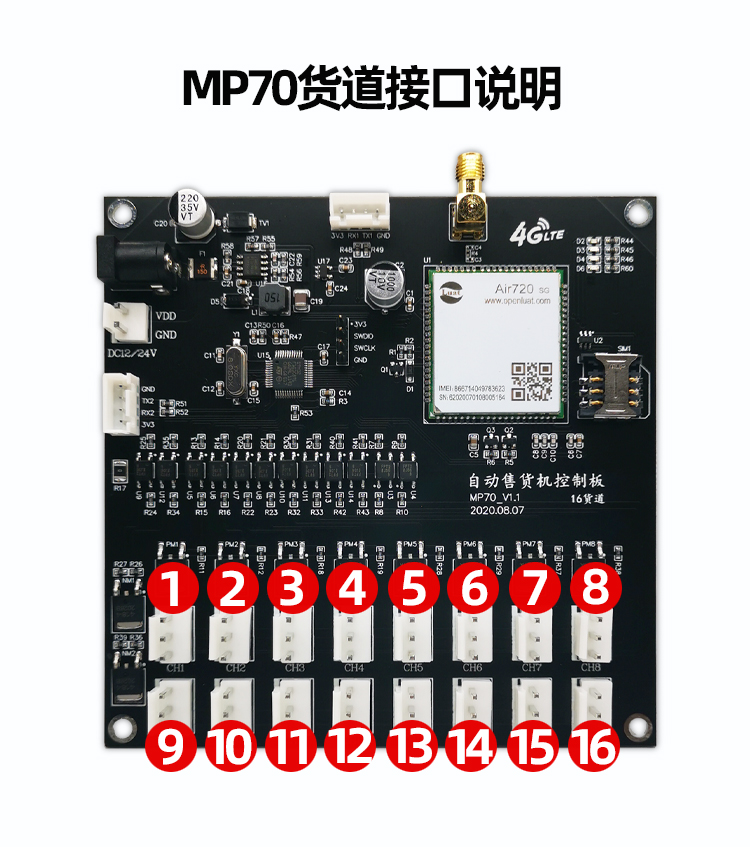

MP70主板是16货道，

绑定套餐时（可以新增2行，每行可以新增10个货道），创建的货道和售货机主板上的16货道是一一对应的。

通过上图第④步骤，新增行（可以新增2行）

通过上图第⑥⑦步骤，新增货道（每行可以新增10个货道）

第一行，对应主板上1-10货道；第二行，对应主板11-16货道；

3，补货

设置套餐与补货 视频教程：http://www.mplink.cn/news/1019.html

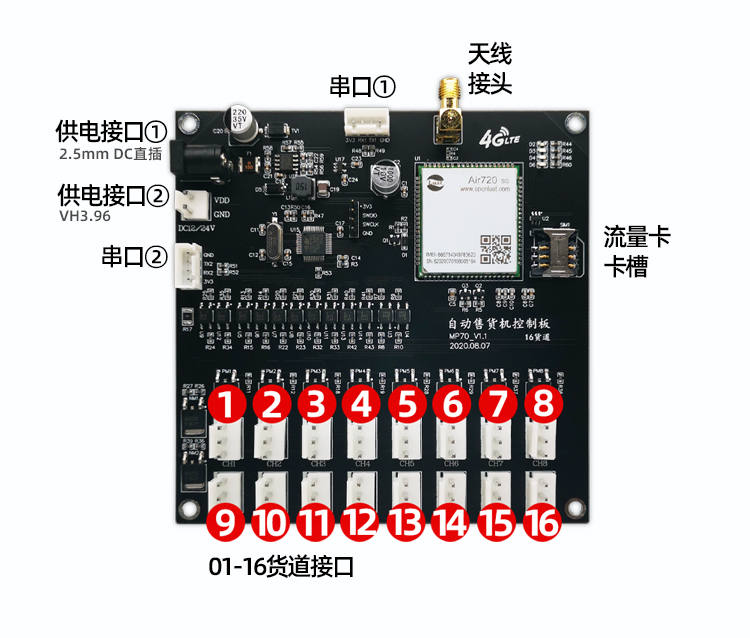

③安装接线

注意：供电接口2选1即可！

④设备测试

设备通电后，红色电源指示灯常亮

联网成功（通电后30秒左右），蓝色信号指示灯开始秒闪

扫码支付，主板会驱动电机旋转或电磁锁打开

MP70售货机主板参数
名称	移动支付小型售货机主板
品牌	易付乐
型号	MP70
尺寸	12*12cm
供电电压	DC 12V-24V
电流	＞2A（推荐3A以上）
货道数量	16路
控制	电机/电控锁
串口	232/TTL
服务系统	易付乐移动支付管理系统
网络通讯	4G全网通
系统二次开发	支持
支付方式	扫码支付
交易结算	直接结算（平台不截留）

注意事项：

1，首次电机转到不到一圈，此为正常情况，第二次旋转恢复正常（由于电机没有停在要求的位置上，所以第一次可能会出现旋转不到位的情况）；

2，通过后台修改套餐（商品信息）后，主板要断电重启，新的套餐才会生效；

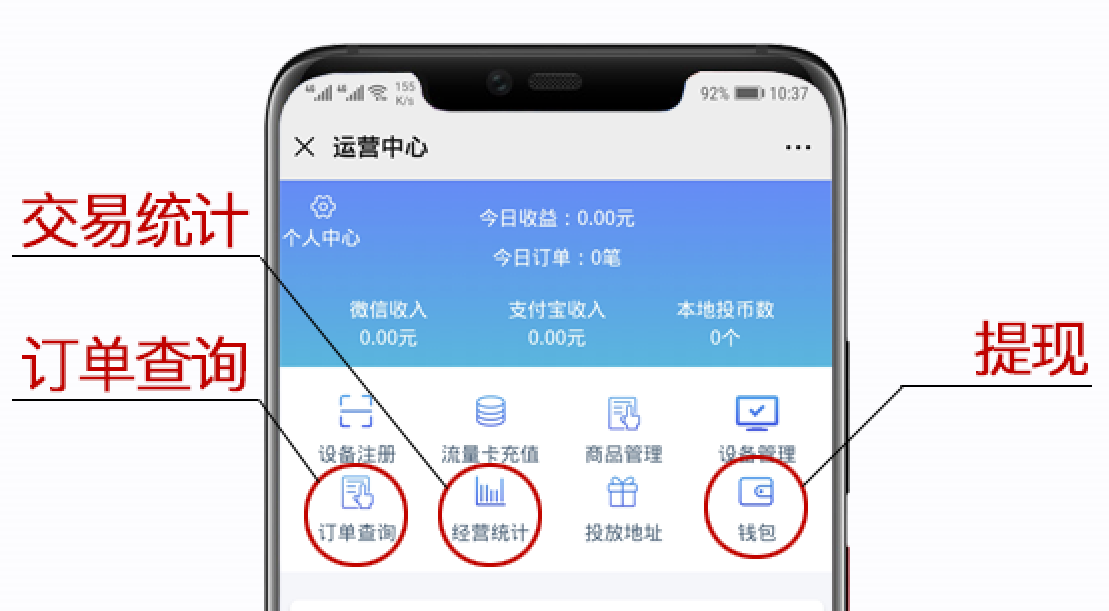

付款成功后，在【运营中心】查看交易数据和提现（下图）；

⑤收款账号绑定

正式运营前，需要绑定银行卡或公司对公账户收款。

不推荐【提现】的收款方式，手续费高（0.8%），每天只有200元的额度。



请选择以下一种收款方式：

1，个人银行卡收款（推荐）

需要准备照片：

身份证正面，身份证背面；本人手持身份证；所运营设备照片，银行卡（带卡号）照片

绑定个人银行卡收款流程（点击查看）



2，公司对公账户收款

需要准备照片：

营业执照（三证合一）照片；公司门头照片；公司前台照片；电子回执单照片；法人身份证正面照片；法人身份证背面照片



3，微信商户收款

需要：

企业营业执照，用于注册微信公众号和微信商户

特殊行业需要相关许可证，如：食品经营和医疗器械需要相关经营许可证



4，支付宝企业账号收款

需要：

企业营业执照，用于注册支付宝企业账号

备案过的官方网站，用于开通“支付宝手机网站支付”功能。
