易付乐移动支付售货机控制板的功能，让消费者通过扫码向商家付款后，云端系统通过GPRS网络将“指令”下发到控制板上。由控制板控制相应的售货机专用电机旋转，将商品推送到出货口。

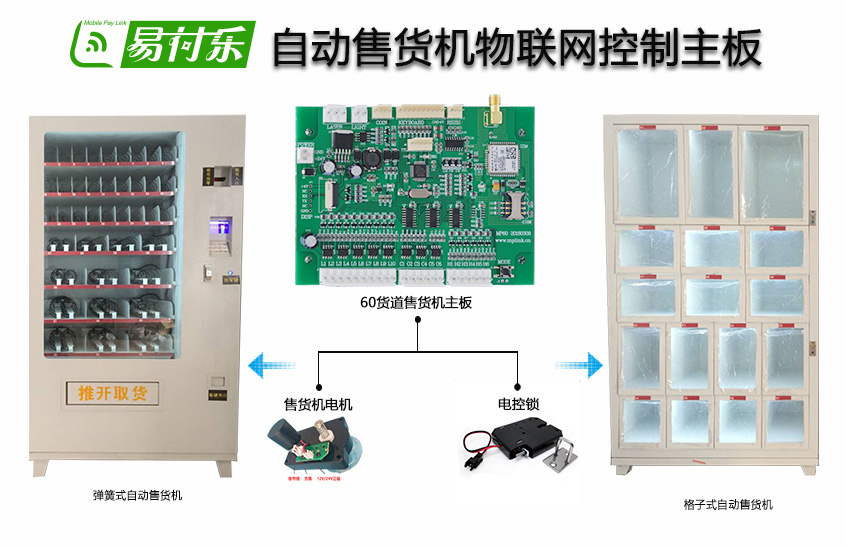

移动支付售货机控制板，支持使用电磁锁的格子式自动售货柜和使用电机的弹簧式自动售货机。最多支持60货道。也就是最多只能接60个电磁锁或电机。
格子售货柜接线
将电磁锁正负极按按货道顺序接在控制板相应的接线柱上。并给主板接入12V或24V直流电即可。
弹簧售货机接线
弹簧售货机使用电机来驱动。售货机专用电机除了正负极以后，还会有一个反馈信号。所以每个电机都有三根线接在接线控制板的相应接线柱上。
下载详细接线教程：http://www.mplink.cn/Upload/image/20180504/b3e52edc-a20c-435f-8d3c-a9e3a5139fe2.pdf
云支付器淘宝店铺地址：http://mplink.taobao.com
