微信支付自动售货柜的工作原理

文章来源: 易付乐    关键词: 微信支付 自动售货柜
产品经理:向东辉    TEL:18973197357
最后发布日期:2017-06-29


要了解自动售货柜微信支付开柜门的工作原理,首先了解一下消费者在自动售货柜购买商品的流程。

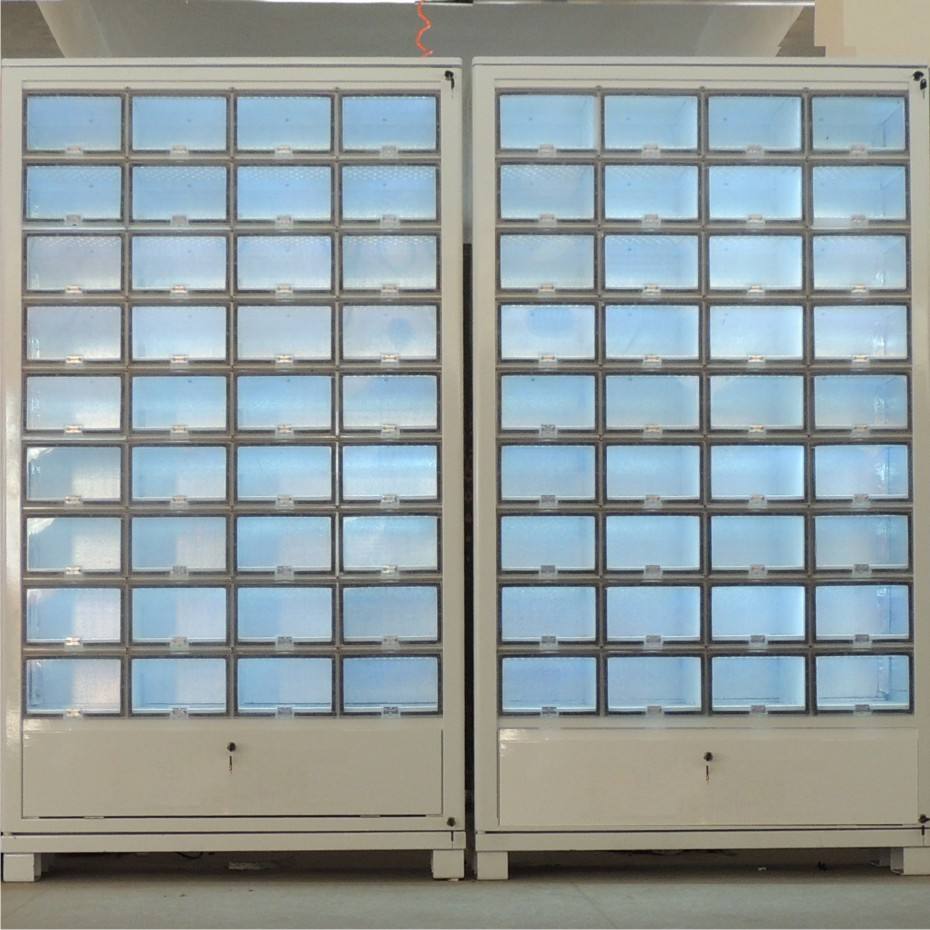

自动售货柜

消费者在自动售货柜上购买商品。是在售货柜上选择商品。选好后用微信扫描柜门上的二维码,并向商家支付。系统判断支付成功后,通过无线网络将指令下发到云支付器,后者将指令通过串口发送给60货道主板。最后主板控制相应的电控锁打开完成销售。

在这一过程中,电控锁连接在60货道主板的某一货道上,当接受主板的电信号,电控锁将锁扣弹出来打开柜门。主板则通过串口获得某一货道的开门指令。云支付器本身具有无限通讯功能,将售货柜和微信支付联系起来。

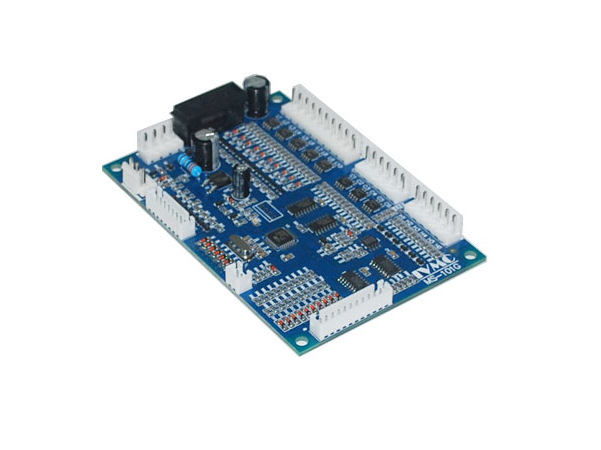

货道主板

售货柜的每个柜门上都已独立的二维码,当消费者在扫描柜门上的二维码时,用于显示商品信息和支付的同时,系统同时将货道的信息记录下来发送给云支付器。所以,消费者扫那个柜门上的二位码最终摊开的就是那个柜门。


云支付器淘宝店铺地址:mplink.taobao.com
