移动支付对电源定时控制解决方案

文章来源: 易付乐    关键词: 移动支付 电源 定时控制
产品经理:向东辉    TEL:18973197357
最后发布日期:2017-05-16


一、概述

不少自助设备,并没有预留串口或投币脉冲端口,无法直接接入移动支付,通过易付乐云支付器配合时间控制器,可以实现快速对接改造,为设备增加移动支付收款功能。

收款金额和工作时间,可由商家在易付乐云端管理后台灵活配置。顾客支付成功后设备自动启动,到达设置的工作时间后自动停止。此解决方案可广泛应用在自助按摩椅、自助麻将机、自助洗衣机等需要控制时间的设备上,改造成本低,运行安全、可靠。

二、设备接线说明

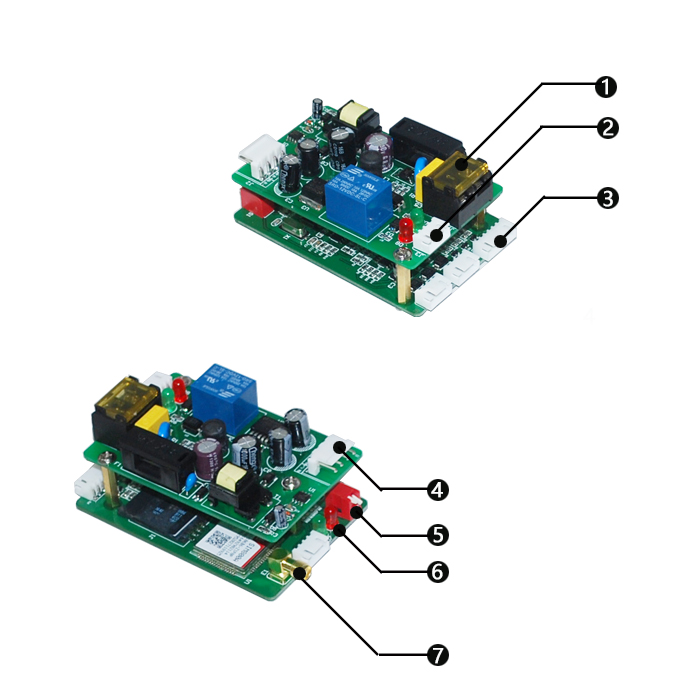

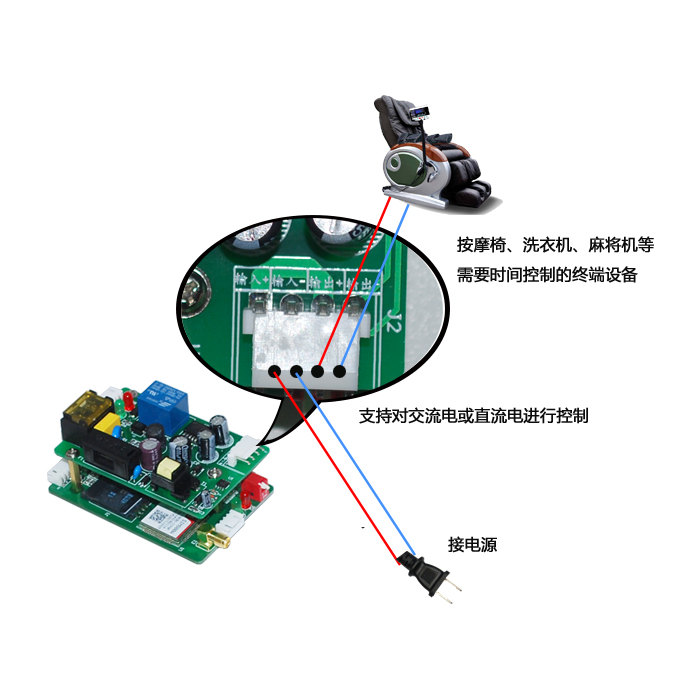

易付乐云支付器根据顾客支付的套餐,控制时间控制器内部继电器的动作,从而达到控制终端设备工作时间的目的。时间控制器最大工作电流10A。具体接线请参考下图:

1

电源接口

云支付设备220V供电接口

2

时间控制接口

用配线和3#连接

3

云支付接口

用配线和2#连接

4

被控电源输入、输出

被控的交流或直流电输入和输出

5

拨位开关

默认12

6

电源灯、信号灯

电源灯工作常亮、信号灯搜索信号时常亮

7

天线

设备外接天线



三、设置收款金额和工作时间

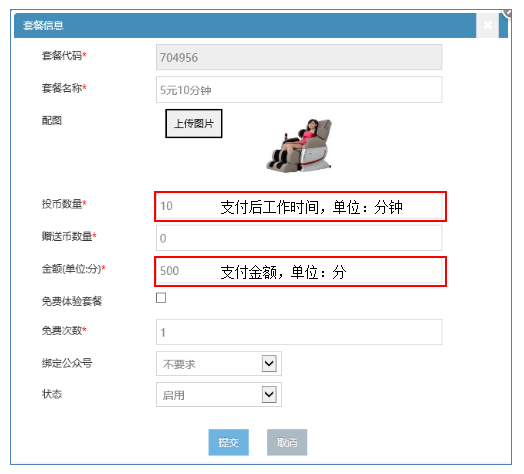

登录易付乐云端管理后台,商家可以设置多个支付套餐,菜单操作路径:

设备管理 - 支付套餐 - 新增套餐

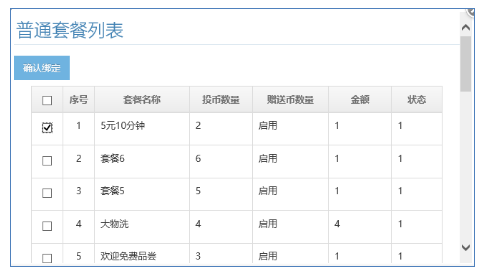

然后将套餐与设备绑定,菜单操作路径:

设备管理  支付设备  普通套餐  设置普通套餐
