电源移动支付（微信扫码支付）定时控制解决方案（多路）

产品经理：向东辉    TEL：18973197357

一、概述

收款金额和工作不少自助设备，并没有预留串口或投币脉冲端口，无法直接接入移动支付，易付乐K6电源定时控制器，用移动支付控制6台相同电器设备电源通断。以实现快速对接改造，为设备增加移动支付收款功能。

收款金额和工作时间，可由商家在易付乐云端管理后台灵活配置。顾客支付成功后设备自动启动，到达设置的工作时间后自动停止。此解决方案可广泛应用在自助按摩椅、自助麻将机、自助洗衣机等需要控制时间的设备上，改造成本低，运行安全、可靠。

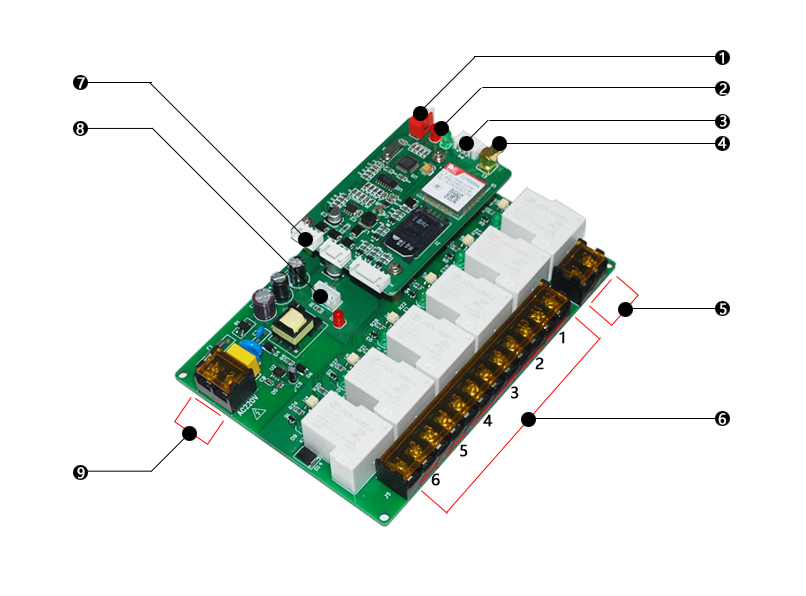

二、设备接线说明

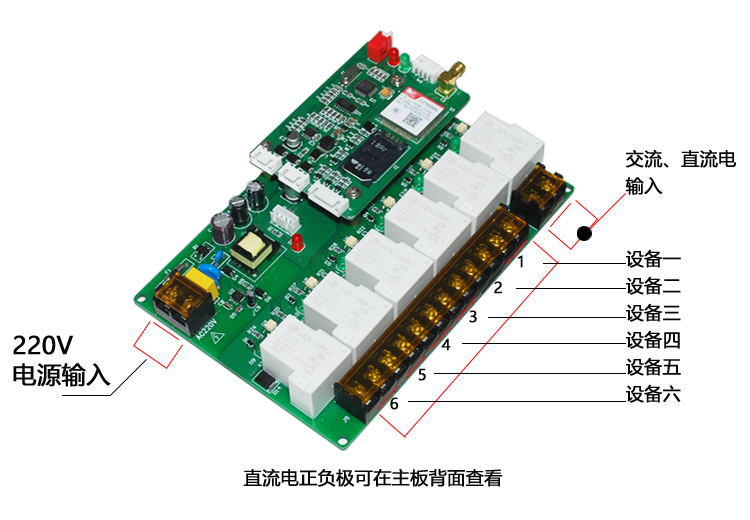

易付乐云支付器根据顾客支付的套餐，控制时间控制器内部继电器的动作，从而达到控制终端设备工作时间的目的。时间控制器最大工作电流30A。具体接线请参考下图：

三、设置收款金额和工作时间

登录易付乐云端管理后台，商家可以设置多个支付套餐，菜单操作路径：

设备管理 - 支付套餐 - 新增套餐

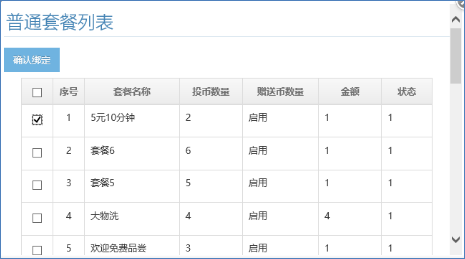

然后将套餐与设备绑定，菜单操作路径：

设备管理 – 支付设备 – 普通套餐 – 设置普通套餐

四、下载收款码

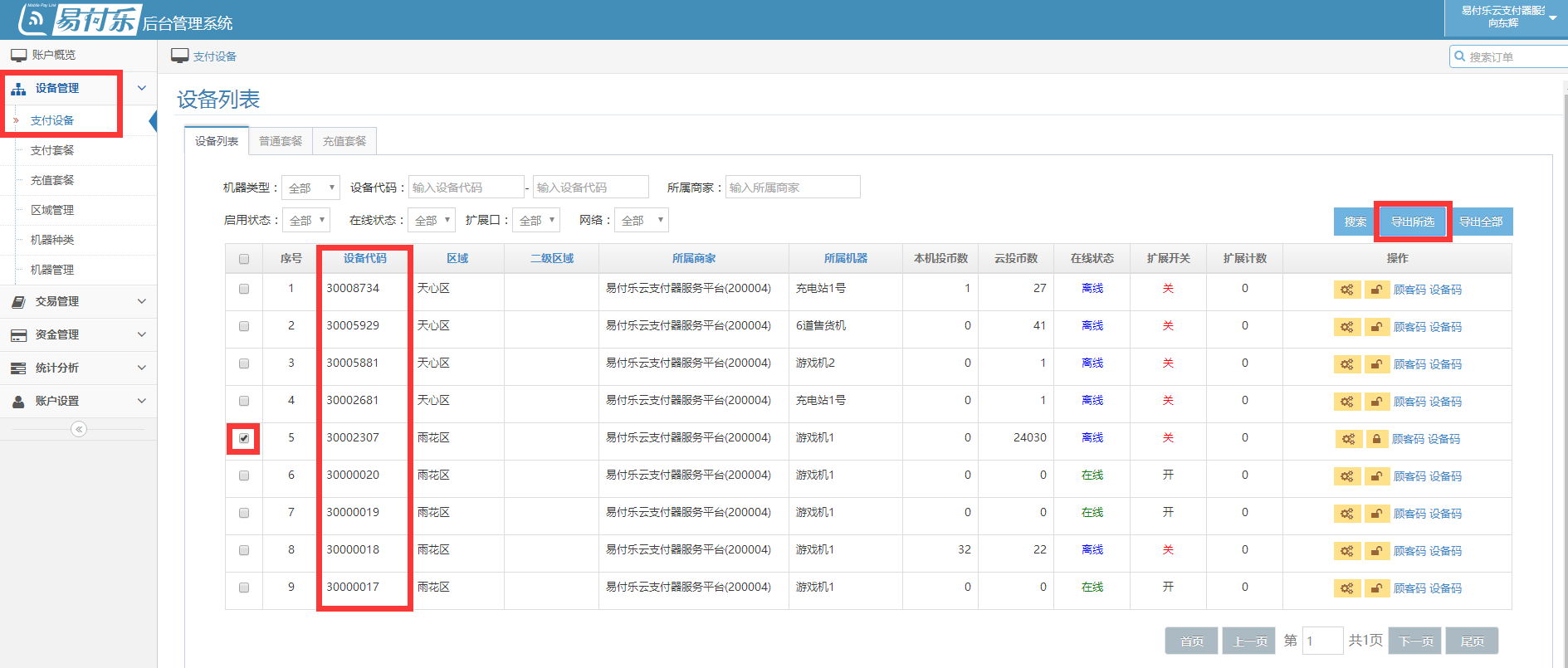

1.在【设备管理】-【支付设备】的设备列表中，找到K6设备的设备代码，并在其前面打“√”。

2.点击右侧的【导出所选】，下载表格文件。

3.打开表格文件，设备代码-1代表设备一的顾客码。
