如何通过云投币器的物联网来远程监测设备开关状态
最后发布日期:2017-05-11
概述
通过服务平台的扩展开关、扩展计数功能,实现远程监测设备状态。

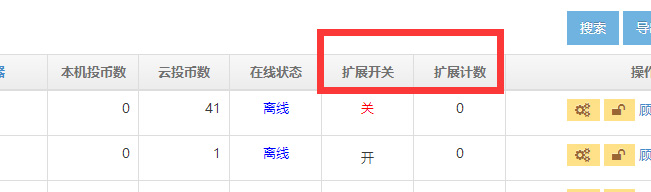

从电脑端登陆易付乐后台管理系统,在【管理设备】-【支付设备】的设备列表中,通过扩展开关和扩展计数可以远程监测设备的某一开关状态和某种物料数量。
注:扩展开关、扩展计数通过云支付器J4接口获取电平信号。只支持2-5V的高电平信号。请勿连接超过5V的电平
扩展开关
将云支付器J4、J5两个接口,串联在设备开关上,用以判断设备的某种状态。例如:利用浮标开关,监测设备液位。当液位低于一定程度,引起浮标开关变化。云支付器将浮标开关的变化上传至服务平台并在“扩展开关”栏显示出来。
当开关处于闭合状态时,服务平台“扩展开关”显示“开”,当开关处于断开状态时,“扩展开关”显示“关”。

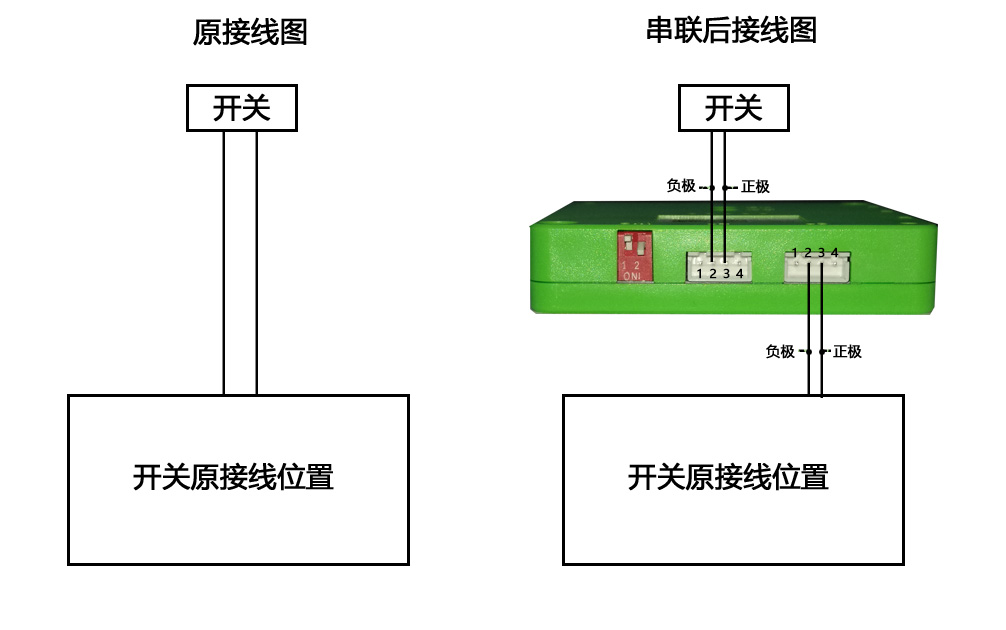

接线方法:
J4接口:2针接开关负极(接地)
3针接开关正极
J5接口:2针接开关原接线位置负极(接地)
3针接开关原接线位置正极
扩展计数
将云支付器J4、J5接口串联在设备原有的计数工具上,以判断设备物料数量。
当云支付器监测到计数工具的一个信号时,服务平台“扩展计数”会自动+1。例如:退币器,当退币时,退币器内部的计数工具将信号通过云支付器上传至服务平台,在扩展计数栏显示出来。

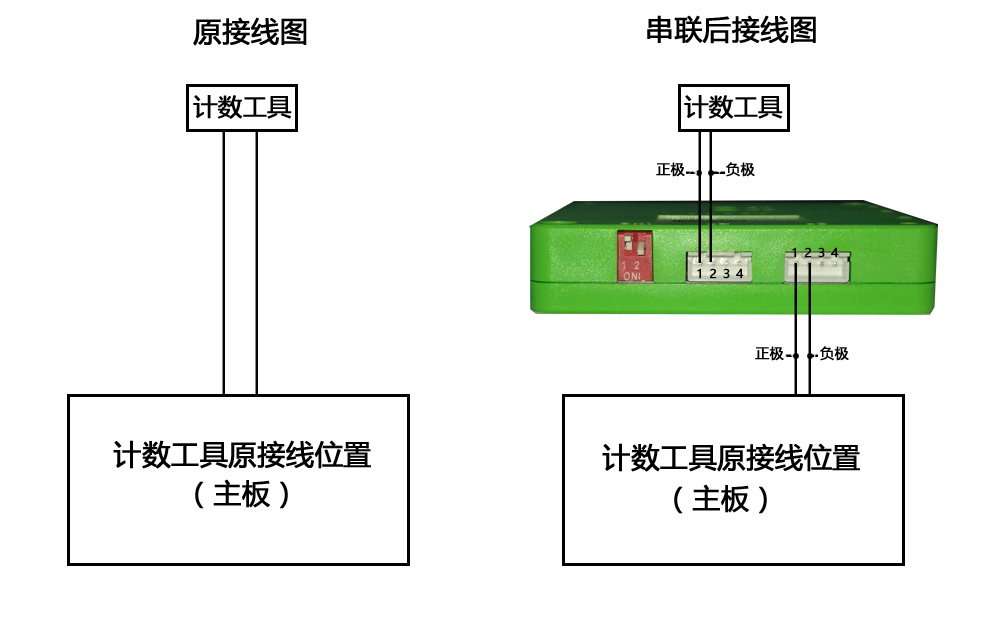

接线方法:
J4接口:1针接计数工具正极
2针接计数工具负极(接地)
J5接口:1针接计数工具原接线位置正极
2针接计数工具原接线位置负极(接地)
